出口滑木木箱设计各结构部件承受的载荷

以底座为基础的滑木箱是中型出口木箱，主要用于机械产品的出口包装，也可用于小件货物的集装。普通木箱主要以端面和侧面为基础来承载，而滑木箱主要是以底座为基础的木箱，它比普通木箱能承受更大的载荷。其内装物质量限于200-1500KG，外尺寸长，宽，高之和限于7m,宽，高在1.5m以下，因此适合作为中型产品的外包装用出口木箱。

滑木木箱的结构由底座、两个端面、两个侧面和顶盖组成的，底座、端面和侧面可以预制，顶盖可以用模板和方料在包装现场装钉。

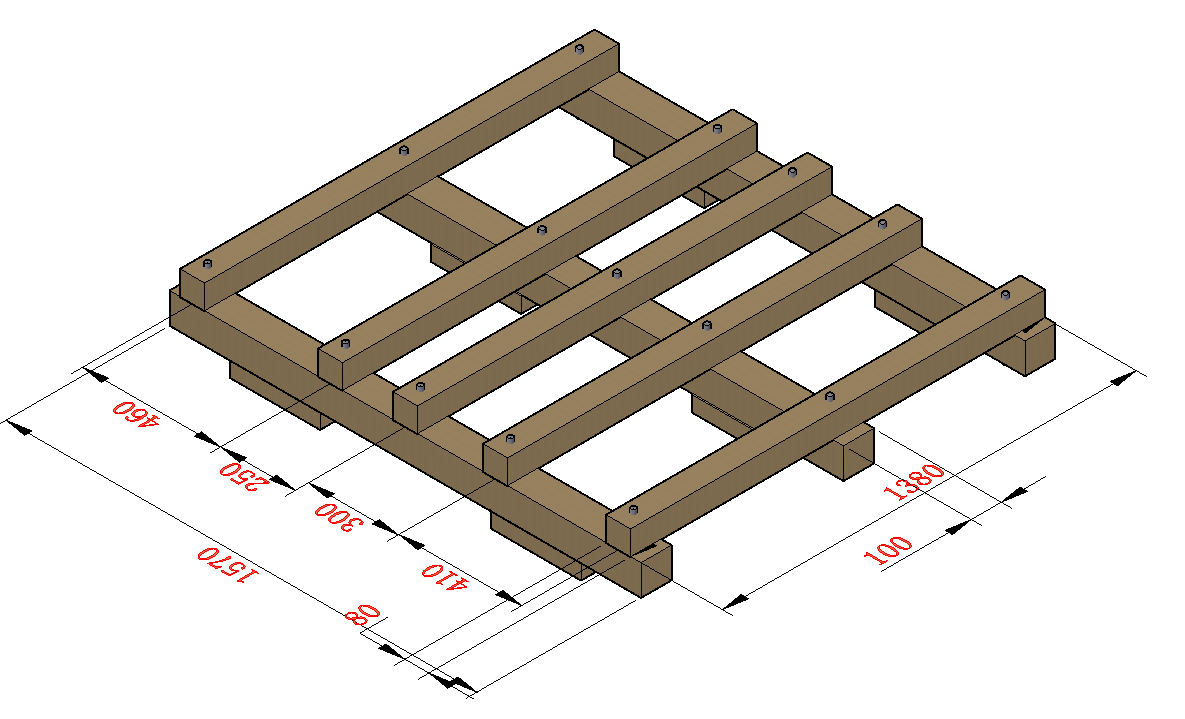

1、底座结构：组成底座的结构部件有滑木、辅助滑木、端木、枕木、底板。

■滑木是底座长度方向上的构件，起吊时与侧面一起共同承担内装物的重量。

■辅助滑木是为了形成挂绳口和叉孔而钉在滑木下面的结构部件。

■端木是用钉或者螺栓固定在滑木上的结构部件，端木的作用是安装端面和加强滑木的横向连接。

■端木是用钉或者螺栓固定在滑木上的结构部件，枕木的作用是支撑和固定木箱内装产品。

■底板是横向钉在滑木上的木板，其作用是连接滑木，防止底座歪扭。一般来说，出口木箱设计时底板不完全封闭，木板之间留有3mm左右的缝隙，用来解决出口滑木箱的排水与通风问题。

2、端面结构：组成端面结构的部件有端立挡、端横挡、端斜挡、端板。端面的作用是将底座与侧面及顶盖连接起来，对于侧面和顶盖来说，端面是支撑结构。端斜挡的作用，一是提高端面结构的整体性，二是是出口滑木箱有能力承受来自其他货物的横向水平冲击。

3、侧面结构：滑木箱的侧面结构部件有侧挡、辅助立柱、斜挡、梁撑、侧板。

■侧挡的作用是承受堆码载荷，提高侧面结构的整体性，起吊时将滑木的弯曲变形传递给侧板。

■辅助立柱和侧挡在同一位置上，辅助立柱在箱内，侧挡在滑木箱外，辅助立柱的主要作用是支撑梁撑，其次是加强侧挡。

■斜挡可以提高侧面结构的整体性，增强侧面起吊时的抗弯强度，并使《出口免检轻型滑木木箱》有能力承受来自其他货物的纵向水平冲击。

■梁撑是顶盖上横梁的支座。

■侧板不仅是封闭用板，在起吊时它还与滑木共同承受内装设备产品引起的弯曲载荷。

顶盖：顶盖的结构部件有横梁和顶板。横梁钉在两个侧面上，而顶板则钉在横梁和两端横档上，顶盖的作用，一是封闭箱顶，二是承受载荷，三是承受起吊时来自钢丝绳的水平挤压。顶盖载荷指的是码放在箱顶的小件货物的重量。至于尺寸与顶盖相当的大件货物的重量，则称为堆码载荷，主要由两个侧面承担。
