出口木箱底座结构设计及选材的技术知识点

在合理吊装和运输的过程中，出口木箱应该保证不开裂、不破碎，应能保证内部设备的完好无损，设备外表面无碰伤、损伤。出口木箱良好的方案有利于提高出口木箱的强度和防护性能，降低运输损坏率，从而更好地保护内装物。同时也为企业减少损耗、节约成本、提高产品美誉度有很大好处。

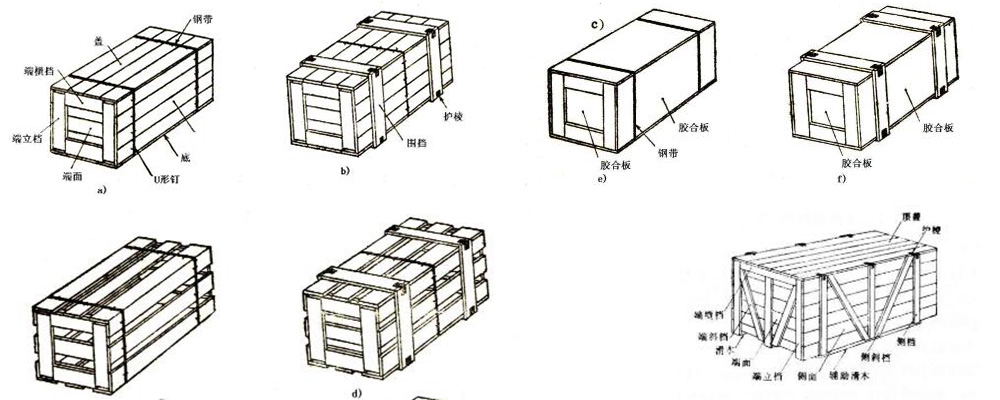

一、出口木箱底座结构设计

■底座就是是出口木箱的底面，起安装侧面和端面及支撑内装物的作用。

■底座不是唯一的承重构件，所以在未装侧面和端面时，不能对底座进行起吊作业。

■底座的主要承重构件是滑木和枕木，其他构件还有辅助滑木、端木、底板。

1、滑木结构设计

■受力弯曲构件：在用绳索起吊时，以起吊点为支点的简支梁。

fb——木材许用抗弯强度(=112kgf/cm²)

M——滑木弯矩（kgf-cm)

Z——滑木截面惯性矩（cm^⒊)

w——内装物重量(kgf)

L——滑木长(cm)

b——滑木总宽(cm)

h——滑木厚度（cm)

■滑木受力拉伸构件：在用绳索起吊时，把滑木看成侧面桁架的下弦材，内装物载荷由滑木和侧框架共同承担桁架结构，用木材做的桥梁桁架，其骨架是用螺栓及联结用金属配件组装起来的。框架木箱的侧面，其骨架是用很多钉子钉在侧板上组装起来的。因此，把这骨架看作具有几乎相同强度的桥梁结构。

■受力桁架结构：在骨架的各个构件上有压缩或拉伸的内力在起作用，作为整体发挥桁架的强度，所以作为下弦材的滑木，其尺寸可以较小。

■滑木的数量：滑木一般应均匀排布，且中心间隔不大于100cm，当超过规定间隔时，中间要增加一根相同截面尺寸的滑木。

■滑木的安装：滑木端部不得突出箱外，无辅助滑木时，滑木两端距底面高度二分之一处应制成55°～65°的斜角。

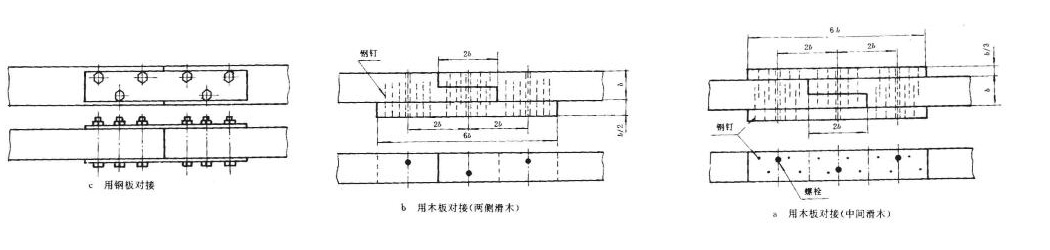

■滑木的对接：出口木箱设计滑木最好是用一根整木，但是如果截面为7.5×7.5cm以上，而又没有长料时，滑木可以对接，但对接的位置不要在长度的中心处，而且个滑木的对接位置要左右错开。

2、辅助滑木

■不作为应力构件，起调节重心作用。

■滑木宽度为滑木宽的80%以上。

■厚度主要是从便于挂绳索或易于插入叉车的货叉考虑。

3、枕木

■枕木是横向搭在滑木上安装的，起联结滑木及支承内装物、固定内装物作用，其截面尺寸由外侧滑木的内间隔、内装物重量及形状来决定

■承受均布载荷的枕木

w—内装物重量（ kgf)

b——枕木的总宽度(cm)

h——枕木的厚度(cm)

fb——木材许用抗弯强度（=112kgf/cm²)

L——外侧滑木内间隔（(cm)

■承受中央集中载荷的枕木

w一内装物重量 kgf>

b—枕木的总宽度( cm)

h——枕木的厚度（ cm)

fb——木材许用抗弯强度（=112kgf/cm)

L——枕木长度(cm)

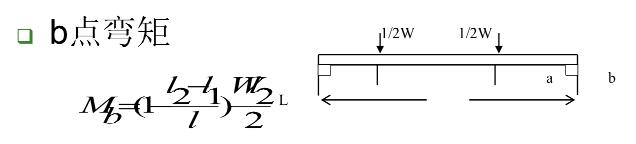

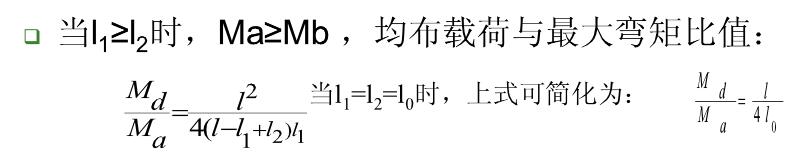

■承受两点集中载荷的枕木

■当有中间滑木时，枕木的承载

■当滑木的内间隔大于100cm时，为改善枕木的负载情况，提高箱体结构的强度和刚度，应在两滑木之间加设第三根滑木，即中间滑木

■中间滑木的载荷:

b——中间滑木的总宽度cm

h—中间滑木的厚度cm

fb——滑木的许用弯曲强度（=112kgf/cm2)

L——滑木的中心间距cm

■枕木根数的计算方法总结：

■先设枕木的尺寸，再求得该尺寸枕木在均布载荷情况下的许用弯曲载荷W。

■再求均布载荷的许用弯曲载荷的倍数n。

■将a, b的数据相乘，得到两点集中载荷时，一根枕木的许用弯曲载荷P=nW。

■当有中间滑木时，计算中间滑木的许用弯曲载荷W'。

■最后求得枕木根数N。

4、端木

■横向连接滑木的构件，在其上安装端板

■端木所受的载荷比滑木小得多，尺寸也比滑木小

■端木主要作为组装底座和端面的连接构件考虑，其安装是从滑木的二端让出端板厚的距离

■用螺栓紧固在滑木上

5、底板

■出口滑木箱设计堆码强度的计算方法中底板不作为受力构件，只起加强底座、防止底座歪斜、变形的作用，并能密封防水。

■为了通风和排水，底板之间可以留有0.5～1.0cm的间隙，或不留间隙，但在不与内装物接触的部位开四个直径为1.2cm的孔。
