出口木箱侧面、端面及顶盖的设计知识

包装工业的飞速发展，各种新技术层出不穷，现在的设计软件功能也是越来越强大，可以对出口木箱的结构设计过程进行分析,并设计制做出木箱,对其进行了有限元分析，最新的CAD软件包能使传统的出口木箱设计实现程序化、自动化。我们今天不讨论软件，这篇内容主要来和大家分享出口木箱侧面、端面及顶盖的设计知识。

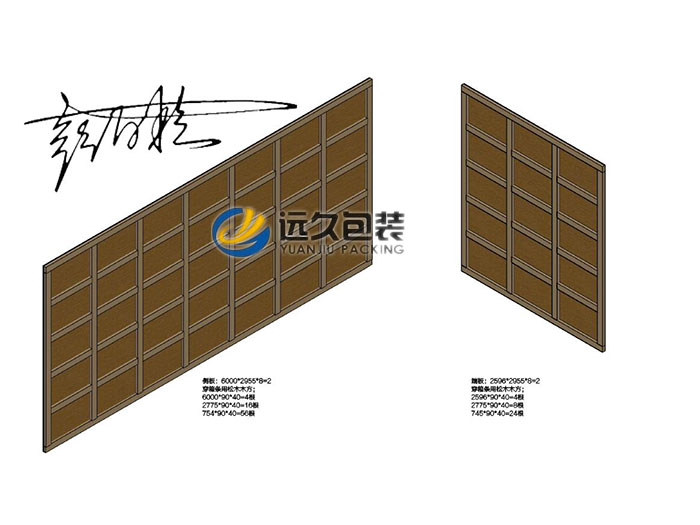

1、出口木箱的侧面结构设计：

■侧面结构由侧档、斜档、辅助立柱及侧板构成

■主要受力构件是侧档和辅助立柱

■受力情况分析:

■与滑木共同承受内装物重量引起的弯矩。

■立柱、侧档、侧板联成一体,承受堆码载荷的作用。

■斜档在装卸时承受拉伸载荷的作用。

■侧档与辅助立柱构成一体承受堆码载荷，因而是受压构件，受压构件的受力情况按压杆进行设计。

■沿轴线方向受压缩载荷的直杆称为柱，柱有长柱、中柱和短柱之分。

fc为顺纹抗压强度: fc=7.0Mpa=71kgf/cm2

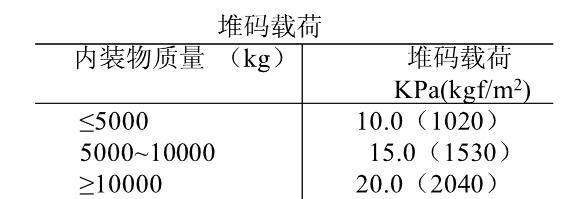

■堆码载荷的大小在设计基本条件中已作了规范立柱、辅助立柱和侧板所需截面积。

■侧面结构形式是随着箱的长度而变化的。

■斜档的角度最好在35°～55°的范围内。

■侧档的中心间距通常小于120cm。

■辅助立柱安装在侧板的内侧，其加强侧档及支撑梁承的作用。

2、出口木箱的顶盖结构设计：

■顶盖安装在侧面和端面之上

■其主要受力构件是横梁

■起承受顶盖载荷的作用，和承受起吊时绳索夹持所施加的压力

■当横梁承受顶盖载荷作用时，根据前面的设计基本规定，按500kgf/m2载荷设计

■横梁可以按弯曲构件进行设计

1、横梁的受力堆码载荷

横梁受到均布载荷的作用

b——横梁的总宽度cm

h——横梁的厚度cm

l——横梁的长度cm

fb——横梁的许用抗弯强度112kgf/cm²

2、顶盖结构横梁的受力

■不堆码

■对于储运过程中不堆码的木箱，横梁主要是承受绳索起吊时对它的压缩载荷，所以横梁此时是作为压缩构件考虑，它相当于柱的作用，其受力情况按柱进行分析。

■Pk=A·fk>P

Pk——横梁能够承受的压缩载荷kgf/cm²

A——横梁的截面积cm²

fk——横梁的顺纹抗压强度kgf/cm²

P——两根绳索起吊时一根绳索施于横梁的最大压缩载荷（按内装物重量的1/4计)

3、顶板

■顶板顺箱长方向铺设。顶板不作为主要受力构件。

■它必须能承受在上面堆放小型货物的载荷强度，在承受起吊绳索的压缩载荷时，也能部分承担绳索水平方向的压缩力。

■所以顶板的厚度根据内装物重量和木箱的宽度而定。
