框架木箱的框架结构形式及设计知识

所有用木材、竹材或木质混合材料制成的用于出口运输的胶质直方体包装容器，都统称为出口木箱，出口木箱可以按照产品的形态、大小，得到规格化、标准化，符合集合包装的要求，是产品进入出口流通领域的必要条件。

出口木箱按内装物重量和尺寸分——大型、中型、小型木箱，按木箱结构特征分：钉板箱——小型箱，内装物质量200kg以下，体积在 1㎡以下；滑木箱——中型箱，以底座为基础，质量1500kg以下；框架木箱——大型箱，以底座为基础，最大载重质量可达60吨。

框架木箱按结构可分为Ⅰ类（内框架木箱）：框架构件在箱板的内侧，适用于一般内装物；Ⅱ类（外框架木箱）：框架结构在箱板的外侧，适用于在长度方向上为整体，并且有足够刚性的内装物。框架木箱结构设计的基本规定考虑的是通常预想到的运输、装卸及保管等流通条件。

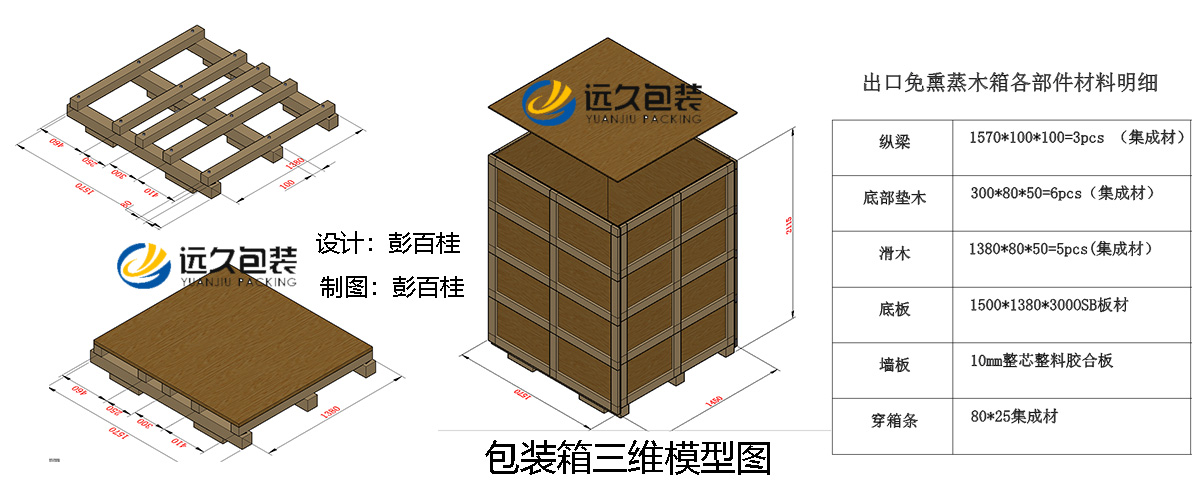

1、框架木箱的尺寸设计：

端面立柱之间的距离称为内长，侧面立柱之间的距离称为内宽，侧面上、下框木外缘之间的距离称为内高。内长、内宽、内高是根据被包装的机械设备外廓尺寸来确定的，但框架木箱的尺寸设计要确保机械设备与出口木箱之间流出一定的空隙，根据设备的大小来确定距离，远久出口木箱包装工程师——彭百桂经理建议距离大小在50mm~100mm之间。

2、框架结构形式的选择：

对框架结构形式的基本要求有两点：一是两个相邻立柱之间的距离控制在120㎝以下；二是斜撑的倾角在35°~45°之间。为了同时满足这两样要求，不同尺寸的侧面和端面有不同形式的框架结构。框架木箱侧面与端面框架结构形式的设计方法是相同的，根据实际尺寸来设计框架结构形式。

3、框架木箱的起吊强度设计：

框架木箱起吊时，内装产品的重量直接作用于枕木，并通过枕个传递给两外侧滑木和两个侧面框架。此外，绳索还对箱顶产生横向水平挤压力，使横梁成为压杆，使上框木产生弯曲变形。枕木的强度计算方法与滑木箱完全相同，可以参考《出口滑木箱设计起吊强度的计算方法》，只是所用枕木的截面尺寸较大。

侧面框架是通过箱板钉在两外侧滑木上的，框架木箱起吊时，滑木与相连接的下框木可视为同一构件，共同变形，共同工作。当木箱的内高在65㎝以下时，侧面框架无法布置斜撑，不具备桁架的功能。

因此要将滑木、上框木、下框木一起作为弯曲构件来考虑，将这些构件简化为一根梁。无法布置斜撑的框架木箱设计时，需要特别注意这根梁的最大弯矩与挂绳之间的位置关系，有时要通过挂绳位置的调整是既定的滑木截面尺寸能够满足起吊的强度。
